Manufacturer
Dacor
Model Number
DYO230PS
Description
Dyo230ps - Ovens
Interactive Exploded View
Parts List
Part Number | Description |
---|---|
82195 | 1 2FLEX 90 DGR CONNECTOR;82195,DO130 |
105288 | 16 GA CRS, 48 X 96" |
80208 | 18 GA GALVANIZED STE |
80280 | 18 GA GALVANNEALED S |
105520 | 18 GA VIT, 30.969X24 |
80517 | 18GA GALVANIZED, 48" |
80509 | 18GA.VIT,52.5"X96"ST |
80522 | 20 GA 201 SS, 48"X96 |
80074 | 20 GA GALVANIZED,48" |
80516 | 20 GA GALVANIZED;80516,"48""X96""",D |
80275 | 20 GA GALVANNEALED S |
80550 | 20 GA,GALVANIZED STE |
80551 | 24 GA GALVANIZED STE |
|
ACCY SS CLEANER;100852,DCT305B/LP |
105470-01 | AIR DEFLECTOR LH DOOR;105470-01,DTO1 |
105470-02 | AIR DEFLECTOR RH DOOR;105470-02,DTO1 |
80434 | ALUMINIZED,18 GA, 48 |
701529 | ASY BROIL;701529,DYO130B |
702376-02 | ASY DOOR HANDLE PRO;702376-02,DTO130 |
701428-01 | ASY DOOR LINER;701428-01,DYO130C |
701427-01 | ASY DOOR SKIN RO130 23;701427-01,DYO |
702822-01 | ASY DOOR WITH LOGO;702822-01,DYO130P |
701528 | ASY RIBBON BROILER;701528,DYO130B |
113664-02 | ASY SLIDE LEFT;113664-02,DR30EFS |
113664-01 | ASY SLIDE RIGHT;113664-01,DR30EFS |
107470 | ASY, ANDROID PCB |
701566-01 | ASY, BEZEL, DBL |
701423 | ASY, EXHAUST PLATE,RO130 |
701464 | ASY, GLIDE RACK |
107469 | ASY, INTERFACE PCB |
92398 | ASY, LIGHT, HALOGEN, 20W |
701758-02 | ASY, RELAY BOARD, DBL |
106898 | BAKE ELEMENT 3000W;106898,DTO130B |
105484 | BAKE ELEMENT, CORNER |
106009 | BLACK PORCELAIN, DRY |
106007 | BLACK PORCELAIN, WET |
38464 | BRACKET HINGE MTG LEFT;38464,DR30D-C |
38472 | BRACKET HINGE MTG RIGHT;38472,DR30D- |
107493 | BRACKET, PLUNGER SWITCH |
100681 | BROIL ELEMENT;100681,DYO130B |
72160 | BROILER GLASS;72160,DYO130B |
12530 | BROILER PACKAGE OVENS;12530,DR30EFS |
83133 | BUSHING 1 2 RED CONDUI;83133,DO130 |
92191-02 | BUSHING SPLIT 1 00 DIA;92191-02,DH30 |
92191-03 | BUSHING SPLIT 1 375 DIA;92191-03,DO1 |
92191-01 | BUSHING SPLIT 75 DIA;92191-01,DO230 |
83167 | CABLE CLAMP CPS127;83167,DH3006 |
107472 | CABLE FFC JUMPER;107472,DYO130B |
92023-02 | CABLE MOUNTING SADDLE |
83138 | CABLE TIE 4054 RT 350;83138,DCT305B/ |
83565 | CABLE TIE,NYLON,11" LONG |
81086 | CARTON, ACCESSORIES |
83267 | CLIP SENSOR BULB;83267,DR30GFS/LP |
83152 | COIN ENVELOPE S-6285 |
26420 | CONDUIT 1 2 FLEX CUT 60;26420,DO130 |
|
CONNECTOR MALE;100591,DYO130B |
105329BP | CONVECTION BAFFLE BLK P;105329BP,DR3 |
105329 | CONVECTION BAFFLE;105329,DR30EFS |
82377 | CONVECTION ELEMENT 240V;82377,DO130 |
101511 | CONVECTION FAN BLADE;101511,DO130 |
105358 | COVER BACK DBL;105358,DYO230B |
105468BP | COVER CELL GASKET BP;105468BP,DR30EF |
105387 | COVER DBL OVEN;105387,DYO230B |
105323 | COVER LATCH;105323,DTO127B |
105386 | COVER LOWER COOLING FAN;105386,DYO23 |
105478 | COVER MEAT PROBE WIRES;105478,DTO127 |
107556 | COVER, TOP, REAR |
108673B | DEFLECTOR AIR DOOR;108673B,DR30EIS |
100090 | DOOR LATCH,CLASSIC |
105312 | DOOR LINER;105312,DR30EFS |
105330 | DUCT SMOKE ELIMINATOR;105330,DTO127B |
108259-01S | END CAP, LH, SS BRUS |
108259-02S | END CAP, RH, SS BRUSHED |
107735 | EXHAUST GRILL DYO130 23;107735,DYO13 |
105858 | EXTENSION COOLING FAN;105858,DYO130B |
82347 | FAN COOLING 110 CFM;82347,DR30D-C/LP |
|
FILTER CONVECTION OVEN;82891,DO130 |
105366 | GASKET CELL;105366,DR30EFS |
107466 | GASKET LCD;107466,DYO130B |
100015 | GASKET WINDOW PACK;100015,DR30EFS |
105309 | GLASS, DOOR |
106993 | GLIDE RACK, RO130/230S |
108674B | GUTTER SHIELD DOOR;108674B,DR30EIS |
105463 | HEADSHIELD, LOWER DUCT |
107221 | HEAT SHIELD DR30G;107221,DR30EFS |
107221B | HEAT SHIELD, BLK, DR30G |
105462 | HEATSHIELD, DUCT |
110167 | HERITAGE LOGO 3 5 INCHES;110167,DTO1 |
102137 | HEX NUT CONVECTION FAN E;102137,DO13 |
105510-02 | HINGE COVER LH;105510-02,DR30EFS |
105510-01 | HINGE COVER RH;105510-01,DR30EFS |
72711 | HINGE, LEFT |
72710 | HINGE, RIGHT |
83209 | HOOK LOOP PAIR 2 X 3;83209,DR30GFS/L |
81073 | INNER DOOR PROTECTOR |
81238 | INSERT, DOOR HANDLE |
80168 | INSULATION CONV MTR;80168,DO130 |
106980 | INSULATION, BAKE PAN |
106976 | INSULATION, BROIL, T |
106978 | INSULATION, CASE BAC |
106581 | INSULATION, CASE BOT |
106977 | INSULATION, CASE SID |
105353 | INSULATION, DOOR SIDE |
105352 | INSULATION, DOOR TOP |
105357-01B | INTAKE GRILL;105357-01B,BLACK,DYO130 |
107471 | INTERFACE PROCESSOR;107471,DYO130B |
107456 | INTERFACE TO LOWER RELAY;107456,DYO2 |
107455 | INTRFACE TO UPPER RELAY;107455,DYO13 |
|
KIT CONVECTION FAN;700633,DR30EFS |
85136 | LABEL, "MADE WITH PRIDE" |
106802 | LABEL, SELF CLEAN,FR |
85249 | LABEL,"DIELECTRIC TE |
85648 | LABEL,EXTRU CONTAINER,CP |
105356 | LATCH PLATE;105356,DTO127B |
107467 | LCD DYO130 230;107467,DYO130B |
107400 | LOW VOLTAGE HARNESS;107400,DYO230B |
72717 | MEAT PROBE SOCKET;72717,DO130 |
72723 | MEAT PROBE;72723,DO130 |
81070 | MICROFOAM,12"X6"X.06 THK |
102145 | MOTOR, CONVECTION EO |
36280 | MOUNTING PLATE;36280,ERSD36S |
82873 | NAMEPLATE SELF CLEAN INF;82873,DO130 |
83009 | NUT KEPS;83009,#10-24,DO130 |
106992 | OVEN RACK RO130;106992,DR30EFS |
|
PCB SUPPORT NYLON;83538,DHD30M967WM |
107468 | PLASTIC CARRIER;107468,DYO130B |
82106 | PORCELAIN GRILL;82106,DR30EFS |
82107 | PORCELAIN PAN;82107,DR30EFS |
107190 | POWER SUPPLY LPV 60 12;107190,DYO130 |
107696 | POWER SUPPLY, LPV-60-12 |
106991 | RACK SUPPORT;106991,DR30EFS |
|
RANGE BROIL TRAY ASSY;12157,DR30EFS |
105326 | REAR DUCT;105326,DYO130B |
|
RECEPTACLE HINGE;72348,DR30D-C/LP |
105878-02 | RELAY BOARD DOUBLE;105878-02,DYO230B |
105878 | RELAY BOARD, DYO130/230 |
|
RIVET SS;83652,1/8X1/8,DH3006 |
83618 | RUBBER BUMPER;83618,DO130 |
83379 | SCREW HWH;83379,"#8X1/2,TYPEA",DO130 |
105514 | SCREW LG PAN HD;105514,M4X6MM,DO130 |
83331 | SCREW PHIL FLAT;83331,#6 X 3/4,DO130 |
|
SCREW PHIL PAN HD;83001,#8X1/4,DCT30 |
83263 | SCREW PHIL WAFER;83263,#8X3/8,DCT305 |
|
SCREW SLOT;83023,#10 X 3/8HWH,DO130 |
83103 | SCREW, WELD, 1/4-20X5/8 |
100026 | SCREW;100026,"#10-32 X 2, TORX",DR30 |
83026 | SCREW;83026,#10 X 3/4 SLOT HWH,DO130 |
|
SCREW;83505,#8 X 3/8 TYPE A,DHD30M96 |
83661 | SCREW;83661,"#8 X 3/8, TORX",DR30EFS |
|
SCREW;83708,#8X1/2TRX WFR HD,DOP36M8 |
|
SCREW;83709,"#8X1/2TRX WFR HD,",DOP3 |
107321 | SERVICE PANEL TOP COVER;107321,DYO23 |
107171B | SHIELD HEAT SIDE BLK;107171B,DR30EFS |
107171 | SHIELD HEAT SIDE;107171,DR30EFS |
103769 | SIDE RAIL LINER DOOR;103769,DR30EFS |
105485 | SMOKE ELIMINATOR TOP;105485,DR30EFS |
72755 | SMOKE ELIMINATOR;72755,DO130 |
72793 | SPACER DOOR LINER EO27;72793,DR30DH- |
100509 | SPACER EXHAUST PLATE;100509,DO130 |
107462 | SPEAKER DYO130 230;107462,DYO130B |
107287 | STIFFENER DOOR LINER;107287,DR30EFS |
38453 | STRIKER PLATE;38453,DR30D-C/LP |
105388 | SUPPORT DBL OVEN;105388,DYO230B |
92321 | SWITCH HI LIMIT 275 F;92321,DR30EFS |
108209 | SWITCH PLUNGER;108209,DYO130B |
103638 | TAPE DBL SIDED 016 THK;103638,DYO130 |
92387 | TAPE VHB DOUBLE SIDED;92387,DH3006 |
|
TEMPERATURE SENSOR;72752,DO130 |
106528 | TOP BOTTM RAIL;106528,DR30EFS |
107465 | TOUCH SCREEN |
|

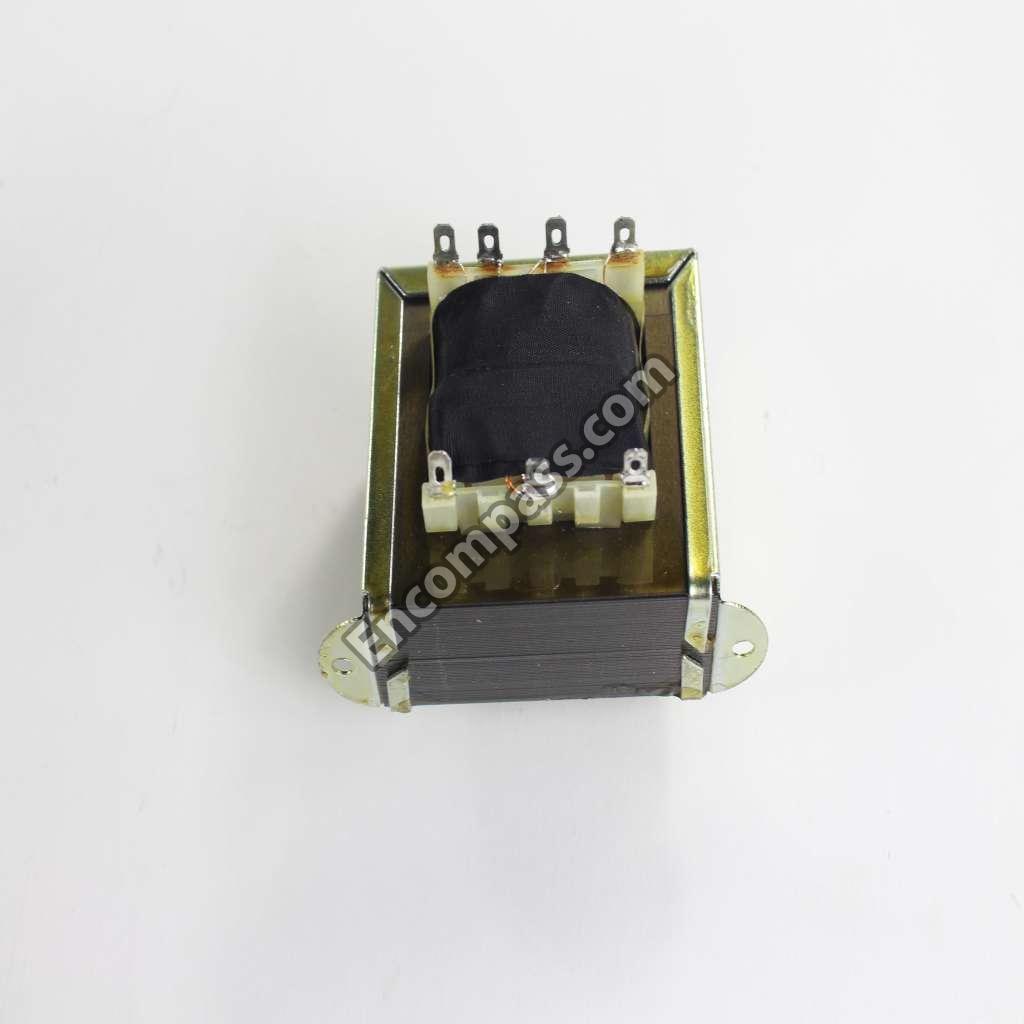

TRANSFORMER 12VAC;100832,DYO230B |
105389-01B | TRIM POST DBL OVEN RH;105389-01B,DYO |
105389-02B | TRIM POST, DBL OVEN, LH |
102136 | WASHER CONVECTION FAN E;102136,DO130 |
102438 | WASHER DOOR HANDLE;102438,DR30DH-C/L |
701832 | WELD BEZEL SKIN;701832,DYO130C |
701430BP | WELD DOOR LINER BP;701430BP,DR30EFS |
701430 | WELD DOOR LINER RO130S;701430,DR30EF |
701489 | WELD DOOR LINER;701489,DR30EFS |
701429 | WELD DOOR SKIN;701429,DYO130PS |
27865BP | WELD GLASS FRAME BROILER;27865BP,DYO |
701595-01B | WELD LOWER INTAKE GRILL;701595-01B,D |
107560 | WI FI ANTENNA;107560,DYO130B |
72968 | WINDOW PACK EO130 230;72968,DR30EFS |
107399 | WIRE HARNESS MAIN;107399,DYO230B |
