Manufacturer
Samsung
Model Number
NPSF511A02US
Description
Laptop Np-sf511-a02us
Interactive Exploded View
Parts List
Part Number | Description |
---|---|
|
ADAPTOR |
BA42-00257A | ANTENNA-WLAN |
BA42-00236A | ANTENNA-WLAN |
BA92-07505A | ASSY BOARD-3IN1_SUB |
BA92-07506A | ASSY BOARD-AUDIO_SUB |
BA92-07504A | ASSY BOARD-MULTIMEDIA_SUB |
BA92-07507A | ASSY BOARD-ODD_SUB |
BA92-07742A | ASSY MOTHER BD-TOP |
BA96-05037B | ASSY SPEAKER |
BA81-06583A | BADGE-SAMSUNG |
|

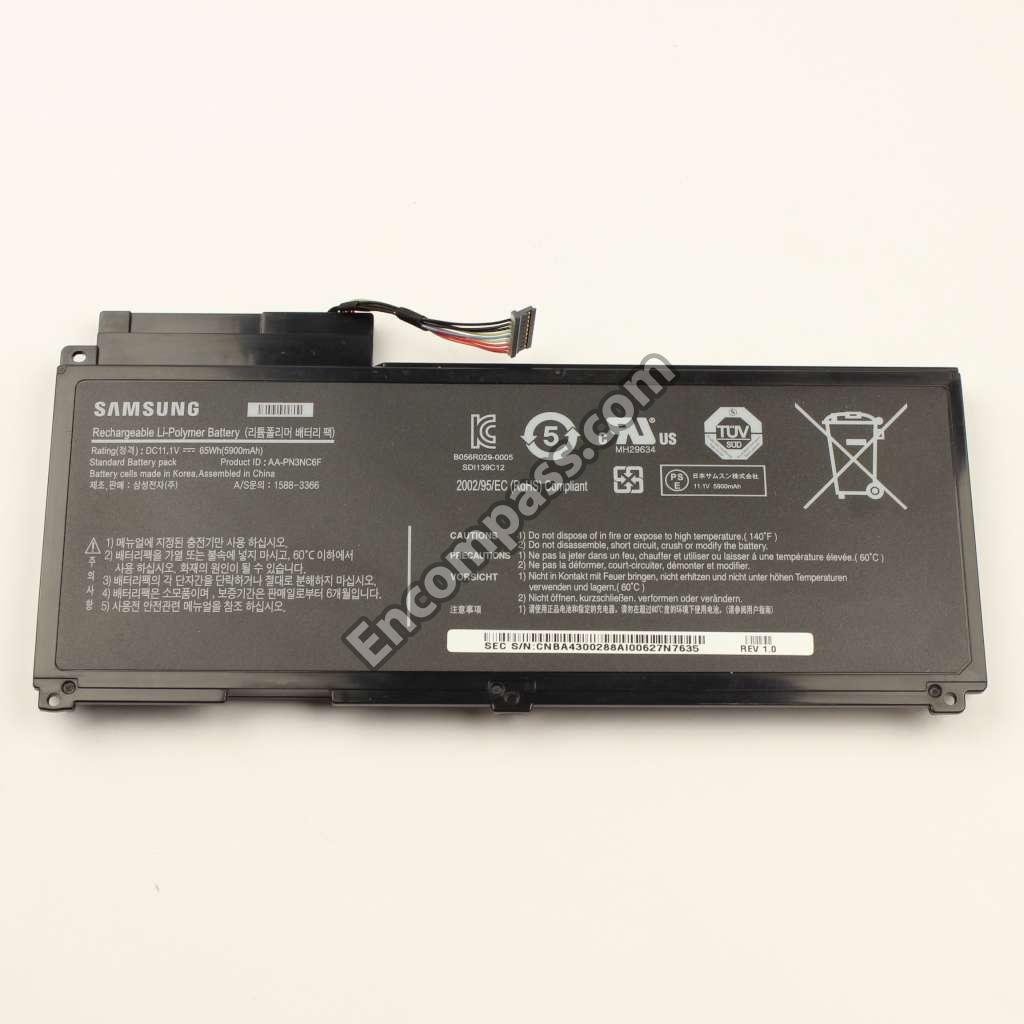

BATTERY |
3301-001721 | BEAD-SMD |
3301-001649 | BEAD-SMD |
BA59-02969A | BOARD-TOUCHPAD |
BA81-11122A | BRACKET-LCD_L |
BA81-11123A | BRACKET-LCD_R |
BA81-11016A | BRACKET-ODD |
BA81-11444A | BRACKET-TOUCHPAD |
2402-001042 | C-AL, SMD |
2203-006399 | C-CER, CHIP |
2203-006378 | C-CER, CHIP |
2203-006377 | C-CER, CHIP |
2203-006348 | C-CER, CHIP |
2203-006260 | C-CER, CHIP |
2203-006170 | C-CER, CHIP |
2203-006166 | C-CER, CHIP |
2203-006090 | C-CER, CHIP |
2203-006048 | C-CER, CHIP |
2203-006000 | C-CER, CHIP |
2203-002720 | C-CER, CHIP |
2203-002711 | C-CER, CHIP |
2203-002050 | C-CER, CHIP |
2203-001103 | C-CER, CHIP |
2203-000627 | C-CER, CHIP |
2203-000626 | C-CER, CHIP |
2203-000575 | C-CER, CHIP |
2409-001173 | C-ORGANIC, SMD |
2409-001159 | C-ORGANIC, SMD |
2409-001129 | C-POLYMER , CHIP |
BA39-01002A | CBF HARNESS-HDD |
|
CBF HARNESS-LCD+CAMERA |
BA39-01032A | CBF HARNESS-SUB_BD |
BA39-01074A | CBF-3IN1 |
|
CBF-POWER CORD |
3709-001634 | CONNECTOR-CARD EDGE |
3709-001622 | CONNECTOR-CARD EDGE |
3709-001615 | CONNECTOR-CARD EDGE |
3709-001560 | CONNECTOR-CARD EDGE |
3709-001506 | CONNECTOR-CARD EDGE |
3709-001398 | CONNECTOR-CARD EDGE |
3701-001716 | CONNECTOR-DSUB |
3708-002882 | CONNECTOR-FPC/FFC/PIC |
3708-002582 | CONNECTOR-FPC/FFC/PIC |
3708-002581 | CONNECTOR-FPC/FFC/PIC |
3708-002166 | CONNECTOR-FPC/FFC/PIC |
3701-001608 | CONNECTOR-HDMI |
2801-004277 | CRYSTAL-SMD |
0404-001084 | DIODE-SCHOTTKY |
0404-001020 | DIODE-SCHOTTKY |
0401-000191 | DIODE-SWITCHING |
0401-000132 | DIODE-SWITCHING |
0403-001047 | DIODE-ZENER |
BA81-11126D | DOOR-PORT |
BA81-11030E | DUMMY CARD-SD |
BA59-03160A | DVD-SUPERMULTI |
BA59-02803A | DVD-SUPERMULTI |
BA31-00095A | FAN |
0505-002386 | FET-SILICON |
0505-001883 | FET-SILICON |
0505-001089 | FET-SILICON |
0505-001064 | FET-SILICON |
0505-001016 | FET-SILICON |
BA41-01366A | FFC-AUDIO |
BA41-01367A | FFC-FUNCTION |
BA41-01368A | FFC-ODD |
BA41-01365A | FFC-TP |
BA81-11741A | GASKET-AUDIO |
BA59-03163E | HDD |
BA59-03163D | HDD |
BA59-03163C | HDD |
BA59-03163A | HDD |
|
HDD |
BA59-02924A | HDD |
BA59-02886A | HDD |
BA59-02786A | HDD |
BA59-02625A | HDD |
BA59-02597A | HDD |
BA59-02473B | HDD |
BA59-02473A | HDD |
3711-007549 | HEADER-BOARD TO CABLE |
3711-003688 | HEADER-BOARD TO CABLE |
3711-002162 | HEADER-BOARD TO CABLE |
3711-002046 | HEADER-BOARD TO CABLE |
3711-000922 | HEADER-BOARD TO CABLE |
3711-000456 | HEADER-BOARD TO CABLE |
3711-000386 | HEADER-BOARD TO CABLE |
BA62-00534B | HEAT SINK-CPU |
BA62-00534A | HEAT SINK-CPU |
BA62-00503A | HEAT SINK-PCH |
BA61-01290A | HINGE-L |
BA61-01288A | HINGE-L |
BA61-01291A | HINGE-R |
BA61-01289A | HINGE-R |
BA81-13093A | HOLDER-TOUCHPAD |
1001-001675 | IC-ANALOG SWITCH |
1203-006567 | IC-BATTERY |
0801-002628 | IC-CMOS LOGIC |
1205-003967 | IC-CODEC |
1105-002217 | IC-DRAM |
1105-002368 | IC-DRAM MODULE |
1105-002364 | IC-DRAM MODULE |
1105-002363 | IC-DRAM MODULE |
1105-002358 | IC-DRAM MODULE |
1105-002224 | IC-DRAM MODULE |
|
IC-DRAM MODULE |
1105-002181 | IC-DRAM MODULE |
1205-004159 | IC-ETHERNET CONTROLLER |
1107-001992 | IC-FLASH MEMORY |
0904-002559 | IC-MEMORY CONT. |
0902-002729 | IC-MICROPROCESSOR |
1107-001977 | IC-NOR FLASH |
1107-001915 | IC-NOR FLASH |
1203-006056 | IC-POSI.ADJUST REG. |
1203-006789 | IC-PWM CONTROLLER |
1203-005570 | IC-PWM CONTROLLER |
1203-005536 | IC-PWM CONTROLLER |
1203-005332 | IC-PWM CONTROLLER |
1209-001887 | IC-SENSOR |
1205-003683 | IC-SWITCH |
|
JACK-DC POWER |
3722-002914 | JACK-MODULAR |
3722-002903 | JACK-PHONE |
3722-003217 | JACK-USB |
3722-002792 | JACK-USB |
BA68-20323A | LABEL CAUTION |
BA68-06212A | LABEL-BCM94313 |
BA68-06709A | LABEL-FRONT_SF511 |
BA68-06890A | LABEL-LOGO_I3_CPU |
BA68-05474A | LABEL-LOGO_WIN7 |
BA68-20039A | LABEL-PPID_E |
BA59-02955A | LCD PANEL-156HD |
0601-002391 | LED |
3003-001158 | MIC-CONDENSOR |
BA59-02898A | MODULE-CAMERA |
BA59-02799A | MODULE-WLAN_BT |
BA59-02798A | MODULE-WLAN_BT |
BA69-40003A | PACKING-HANDLE |
BA81-11562C | PANEL-TOUCHPAD |
BA70-00565A | PLATE-MAGNET_LCD |
BA81-09035A | PROTECTOR-LCD_BACK |
BA81-12452A | PROTECTOR-LCD_FRONT-TEMP |
2007-008676 | R-CHIP |
2007-008576 | R-CHIP |
2007-008438 | R-CHIP |
2007-008330 | R-CHIP |
2007-008309 | R-CHIP |
2007-008304 | R-CHIP |
2007-008300 | R-CHIP |
2007-008299 | R-CHIP |
2007-008298 | R-CHIP |
2007-008296 | R-CHIP |
2007-008294 | R-CHIP |
2007-008293 | R-CHIP |
2007-008223 | R-CHIP |
2007-008171 | R-CHIP |
2007-008133 | R-CHIP |
2007-008106 | R-CHIP |
2007-008070 | R-CHIP |
2007-008026 | R-CHIP |
2007-008015 | R-CHIP |
2007-007942 | R-CHIP |
2007-007937 | R-CHIP |
2007-007803 | R-CHIP |
2007-007797 | R-CHIP |
2007-007735 | R-CHIP |
2007-007668 | R-CHIP |
2007-007617 | R-CHIP |
2007-007585 | R-CHIP |
2007-007549 | R-CHIP |
2007-007520 | R-CHIP |
2007-007456 | R-CHIP |
2007-007441 | R-CHIP |
2007-007302 | R-CHIP |
2007-007274 | R-CHIP |
2007-002912 | R-CHIP |
2007-002906 | R-CHIP |
2007-002900 | R-CHIP |
2007-002899 | R-CHIP |
2007-002425 | R-CHIP |
2007-001153 | R-CHIP |
2007-001139 | R-CHIP |
2007-000969 | R-CHIP |
2007-000939 | R-CHIP |
2007-000736 | R-CHIP |
2007-000729 | R-CHIP |
2007-000695 | R-CHIP |
2007-000536 | R-CHIP |
2007-000503 | R-CHIP |
2007-000309 | R-CHIP |
2007-000287 | R-CHIP |
2007-000239 | R-CHIP |
2007-000113 | R-CHIP |
2007-000067 | R-CHIP |
2007-000052 | R-CHIP |
2007-000050 | R-CHIP |
2007-000043 | R-CHIP |
BA81-11018E | RUBBER-FOOT |
BA81-11638B | RUBBER-FRONT |
BA81-11638A | RUBBER-FRONT |
BA81-08447B | RUBBER-FRONT |
BA81-13741A | RUBBER-HDD |
6001-002736 | SCREW-MACHINE |
6001-002253 | SCREW-MACHINE |
6001-001650 | SCREW-MACHINE |
6001-001649 | SCREW-MACHINE |
|
SCREW-MACHINE |
3710-003327 | SOCKET-INTERFACE |
0202-001498 | SOLDER-WIRE FLUX |
BA81-11738A | SPONGE-BOTTOM |
BA81-11780A | SPONGE-HDD_BOTTOM |
BA81-11781A | SPONGE-THERMAL |
BA81-02974A | SPONGE-UDF |
3404-001052 | SWITCH-TACT |
0203-001869 | TAPE-KAPTONE |
1404-001089 | THERMISTOR-PTC |
0501-000465 | TR-SMALL SIGNAL |
BA75-02715E | UNIT-BEZEL_DVDSUPERMULTI |
BA75-02715B | UNIT-BEZEL_DVDSUPERMULTI |
BA75-02714D | UNIT-DOOR_HDD |
BA75-02882B | UNIT-HOUSING_BOTTOM |
|
UNIT-HOUSING_LCD-BACK |
BA75-02712D | UNIT-HOUSING_LCD-FRONT |
BA75-02967A | UNIT-HOUSING_TOP |
BA81-13102A | UNIT-HOUSING_TOP-SVC |
BA39-00660A | WIRE HARNESS |
BA39-00534A | WIRE HARNESS |
