Manufacturer
Samsung
Model Number
XE930QCAK02US
Description
Galaxy Chromebook 13.3-inch
Interactive Exploded View
Parts List
Part Number | Description |
---|---|
BA81-19446A | A/S-TIM-TAPE_HEATSINK_1;TERRA-13,TIM TAP |
BA81-19447A | A/S-TIM-TAPE_HEATSINK_2;TERRA-13,TIM TAP |
BA81-19448A | A/S-TIM-TAPE_HEATSINK_3;TERRA-13,TIM TAP |
|

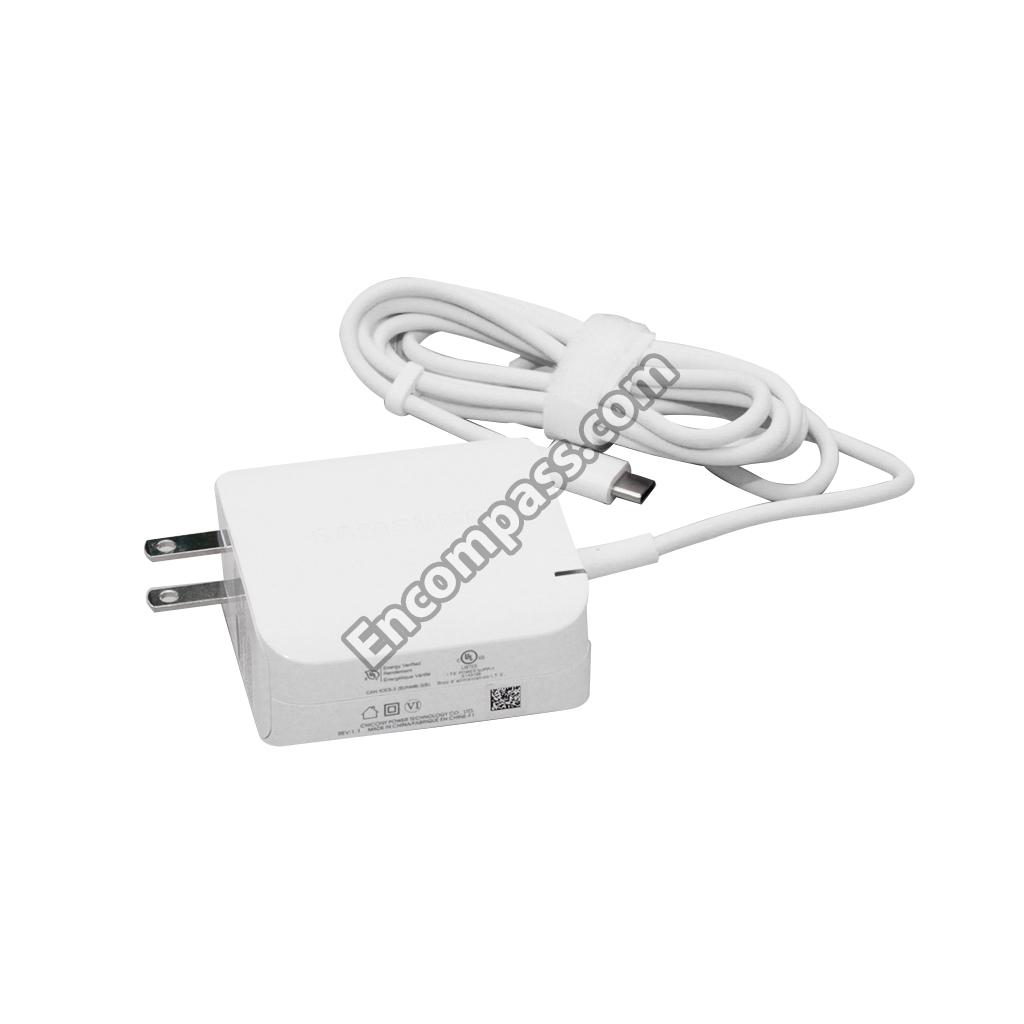

ADAPTOR;W065R046Q,PD-65AWNUS,DC5V-9V-15V |
0201-003328 | ADHESIVE-HM;KH108B,BLACK,8500CPS,KRYLEX |
BA42-00669A | ANTENNA-AUX;02112140-07032,TERRA-13,2.4- |
BA42-00668A | ANTENNA-MAIN;02112140-07031,TERRA-13,2.4 |
BA92-20207A | ASSY BD SUB--ALS SMT;TERRA-13,ALS BD |
BA92-20205A | ASSY BD USB-TOP;TERRA-13,USB BD |
BA97-10970A | ASSY CASE FRONT-TOP_SVC;TERRA-13,SEC,US, |
BA98-02050B | ASSY CASE REAR;TERRA-13,SEC,AL,GRAY |
BA97-10883B | ASSY CASE-FRONT_TOUCHPAD;TERRA-13,SEC,GR |
BA98-02054A | ASSY HOLDER-PEN;TERRA-13,SEC,PC,RED |
BA98-02112A | ASSY KEY-POWER;ZEUS-13,SEC,AL,SILVER |
BA98-02055A | ASSY KEY-VOLUME;TERRA-13,SEC,AL,RED |
BA96-07796B | ASSY LCD INS-SVC;TERRA-13,LTPS OLED,13.3 |
BA96-07388B | ASSY LCD SUBINS-GRAY;TERRA-13,LTPS OLED, |
BA92-20601A | ASSY MOTHER BD-TOP;TERRA-13,II5_10210U,8 |
BA98-02064B | ASSY RUBBER-FOOT;TERRA-13,SEC,SI,GRAY |
BA96-07399A | ASSY SPEAKER-SPEAKER L;TERRA-13,SESC,LEF |
BA96-07399B | ASSY SPEAKER-SPEAKER R;TERRA-13,SESC,RIG |
BA98-02087B | ASSY STYLUS PEN-TERRA-13;TERRA-13,SAMSUN |
BA97-10901A | ASSY UNIT-AR_CAMERA;TERRA-13,SEC |
BA97-10885A | ASSY UNIT-KEY POWER;TERRA-13,SEC |
BA97-10886A | ASSY UNIT-KEY VOLUME;TERRA-13,SEC |
BA59-04445B | ASSY US FP-FINGERPRINT MODULE;TERRA,FPCB |
3301-001649 | BEAD-SMD;180OHM/100MHZ 180OHM/100MHZ,1.6 |
BA61-04047A | BRACKET-SHIELD_ANT;TERRA-13,STS,NATURAL |
2203-006048 | C-CER,CHIP;100NF,10%,10V,X7R,TP,1005,T0. |
2203-006166 | C-CER,CHIP;100NF,10%,25V,X5R,TP,1005,T0. |
2203-005249 | C-CER,CHIP;100NF,10%,50V,X7R,TP,1608,-55 |
2203-002720 | C-CER,CHIP;10NF,10%,25V,X7R,TP,1005,T0.5 |
2203-000257 | C-CER,CHIP;10NF,10%,50V,X7R,TP,1608,T0.8 |
2203-000405 | C-CER,CHIP;180PF,5%,50V,C0G,TP,1608,-55T |
2203-007456 | C-CER,CHIP;1UF,10%,25V,X5R,TP,1005,T0.5, |
2203-007486 | C-CER,CHIP;1UF,10%,50V,X5R,TP,1608,-55TO |
2203-006260 | C-CER,CHIP;220NF,10%,10V,X5R,TP,1005,-55 |
2203-005344 | C-CER,CHIP;22NF,10%,25V,X7R,TP,1005,T0.5 |
2203-000627 | C-CER,CHIP;22PF,5%,50V,C0G,TP,1005,T0.5, |
2203-006741 | C-CER,CHIP;470NF,10%,25V,X5R,TP,1608,T0. |
2203-008158 | C-CER,CHIP;47NF,10%,50V,X5R,TP,1005,T0.8 |
2203-002050 | C-CER,CHIP;47NF,10%,50V,X7R,TP,1608,T0.8 |
BA61-04038B | CASE-LOWER;TERRA-13,PC,GRAY |
BA39-01481A | CBF HARNESS-POWER CABLE;TERRA-13,WIRE,UL |
3711-008188 | CONNECTOR-BATTERY;9P,1.5MM,AU,BLK,SMD-S, |
3709-001930 | CONNECTOR-CARD EDGE;C-ALLOY,20P,1.1MM/0. |
3708-002882 | CONNECTOR-FPC/FFC/PIC;6P,0.5MM,SMD-A,SN, |
BA63-02382B | COVER-FRONT_ANT;TERRA-13,PC,GRAY |
0404-001020 | DIODE-SCHOTTKY;BAT54C,30V,200MA,SOT-23,T |
0404-001250 | DIODE-SCHOTTKY;RB520G-30,30V,100MA,SOD-7 |
0401-000132 | DIODE-SWITCHING;BAV99,75V,50MA,SOT-23,TP |
0406-001759 | DIODE-TVS |
0505-001089 | FET-SILICON;AO3409L,P,-30V,-2.6A,0.097/0 |
0505-002386 | FET-SILICON;AO3415AL,P,20V,-4A,0.045OHM, |
0505-003752 | FET-SILICON;AONR21321,P,30V,50A,0.035OHM |
0505-001883 | FET-SILICON;RHU002N06,N,60V,200MA,3.3OHM |
BA41-02775A | FPC;TERRA_MTS_FPC,FCCL,L31.2XW18.66MM,AF |
BA41-02779A | FPC;TERRA_TP_FPC,FCCL,L33XW82.9MM,AFC,1L |
BA41-02776A | FPC;TERRA_WFCAM_FPC,FCCL,L34.96XW16.83MM |
BA59-04437A | HDD-SSD-NVME;256GB,CL1-3D256,~4MM,M.2_22 |
3711-007864 | HEADER-BOARD TO CABLE;BOX,5P,1R,0.8MM,SM |
BA62-01048A | HEAT SINK-CPU_CML;TERRA13,CU |
0801-003538 | IC-CMOS LOGIC;74AUP1G07GM,BUFFER,XSON6,6 |
1205-004761 | IC-SWITCH;APL3523QBITRG,TDFN,14P,2X3MM,P |
1205-005195 | IC-SWITCH;APL3529AQBI-TRG,TDFN,8P,2X2X0. |
1205-005593 | IC-TOUCH;W9013,FBGA,169P,7.0X7.0MM,SNAGC |
BA43-00394A | INCELL BATTERY PACK-AA-PBRN4TR,47.9WH;AA |
3722-004185 | JACK-PHONE;6P/4C,AU,BLK,ANGLE,3.5PI,9.4X |
3722-004013 | JACK-USB;24P/2C,AU,BLK,ANGLE,C,3.1,12.35 |
3722-004193 | JACK-USB;24P/2C,AU,BLK,SMD-A,C,3.1,11.6X |
BA68-04365A | LABEL ENERGY-STAR;ALL,PET,T0.1,W14.7,L15 |
BA68-10150L | LABEL-LOGO;ALL,ART,T0.08,W110,L120 |
BA68-12722A | LABEL-PARMLEST;XE930QCA,PET,T,W70,L50 |
BA68-20039A | LABEL-PPID_E;BLADE,PAPER,T0.2,W9,L50.8,P |
BA68-12678A | LABEL;ALL_MODEL,PC+PET,T0.08,W0.551",L0. |
2007-009165 | R-CHIP |
2007-002899 | R-CHIP;10OHM,1%,1/10W,TP,1608 |
2007-012194 | R-CHIP;113OHM,1%,1/20W,TP,0603,T0.23 |
2007-008134 | R-CHIP;12.4KOHM,1%,1/16W,TP,1005 |
2007-008167 | R-CHIP;120KOHM,1%,1/16W,TP,1005,T0.35 |
2007-007942 | R-CHIP;1MOHM,1%,1/16W,TP,1005,T0.35 |
2007-007992 | R-CHIP;1OHM,1%,1/10W,TP,1608 |
2007-008791 | R-CHIP;2.2OHM,1%,1/16W,TP,1005 |
2007-000536 | R-CHIP;200OHM,1%,1/10W,TP,1608 |
2007-007302 | R-CHIP;24.9OHM,1%,1/10W,TP,1608 |
2007-007099 | R-CHIP;2MOHM,5%,1/16W,TP,1005,T0.35 |
2007-008304 | R-CHIP;300KOHM,1%,1/16W,TP,1005,T0.35 |
2007-008297 | R-CHIP;33.2KOHM,1%,1/16W,TP,1005 |
2007-008294 | R-CHIP;33OHM,1%,1/16W,TP,1005,T0.35 |
2007-011776 | R-CHIP;36OHM,1%,1/20W,TP,0603,- |
2007-000882 | R-CHIP;4.7OHM,5%,1/10W,TP,1608 |
2007-007549 | R-CHIP;4.99KOHM,1%,1/10W,TP,1608,T0.45 |
2007-000057 | R-CHIP;40.2KOHM,1%,1/10W,TP,1608 |
2007-008706 | R-CHIP;45.3OHM,1%,1/16W,TP,1005,T0.35 |
2007-008298 | R-CHIP;49.9OHM,1%,1/16W,TP,1005,T0.35 |
2007-008429 | R-CHIP;499OHM,1%,1/16W,TP,1005 |
2007-000969 | R-CHIP;5.1OHM,1%,1/10W,TP,1608 |
2007-008026 | R-CHIP;56OHM,1%,1/16W,TP,1005,T0.35 |
2007-007619 | R-CHIP;60.4OHM,1%,1/10W,TP,1608 |
2007-008299 | R-CHIP;61.9OHM,1%,1/16W,TP,1005,T0.35 |
2007-008302 | R-CHIP;80.6OHM,1%,1/16W,TP,1005,T0.35 |
6001-001925 | SCREW-MACHINE;CH,+,M2,L2,BS PLT,SWRCH18A |
6001-002749 | SCREW-MACHINE;CH,+,M2,L3,ZPC(BLK),SWRC |
6001-003312 | SCREW-MACHINE;CH,+,M2,L4,NI PLT,SWRCH1 |
6001-001560 | SCREW-MACHINE;CH,+,M2.0,L2.5,NI PLT,SW |
6002-001550 | SCREW-TAPPING;CH,+,M1.2,L1,ZPC(BLK),SWRC |
3710-003986 | SOCKET-BOARD TO CABLE;30P,1R,0.5MM,SMD-S |
3409-001191 | SWITCH-DETECTOR;5V,1MA,0.35GF,ON-OFF |
BA02-02963A | TAPE INSULATION-HOLDER_FRONT;TERRA-13,PC |
BA02-02962A | TAPE INSULATION-SSD;TERRA-13,PC,PC SHEET |
BA02-03067A | TAPE SPONGE-LIGHT;TERRA-13,PE,CR SPONGE |
BA02-02796A | TAPE THERMAL-GRAPHITE-REAR;TERRA13,PA |
0203-001869 | TAPE-KAPTONE;PP,T0.06,W10,L33M,GOLD,ROLL |
